O que é uma mangueira de fraturamento e campo petrolífero?

No mundo de alto risco de exploração e produção de petróleo e gás, todos os componentes da cadeia de transferência de fluidos são críticos. Entre elas, a humilde mangueira não é nada simples; é uma tábua de salvação projetada com soluções que resistem às condições adversas para manter as operações fluindo com segurança e eficiência. Hum Mangueira de fraturamento e campo petrolífero é um equipamento especializado projetado para transportar uma variedade de meios agressivos – desde fluido de fraturamento de alta pressão e lama de perfuração abrasiva até água produzida e petróleo bruto – sob pressão, temperaturas e dinâmicas extremas. A falha de uma única mangueira pode levar a tempos de inatividade dispendiosos, incidentes ambientais e graves riscos de segurança. Compreender a engenharia por trás dessas mangueiras, desde sua construção robusta até os padrões rigorosos que devem atender, é essencial para engenheiros, especialistas em compras e operadores de campo. Este guia investiga a anatomia desses componentes, explicando os principais especificações de mangueira de fraturamento de alta pressão , uma importância Certificação de mangueira de fraturamento API 7K , e o papel de mangueira de fraturamento reforçada com fio de aço projetos. Também forneceremos orientação prática sobre aplicações críticas em campo, como saber quando agendar uma substituição da mangueira da bomba de lama do campo petrolífero e como selecionar o certo mangueira de descarga de campo petrolífero para transferência de água operações. Ao combinar conhecimento técnico profundo com praticidade em nível de campo, este artigo serve como um recurso abrangente para qualquer pessoa responsável por especificar, manter ou operar esses ativos essenciais.

Anatomia de uma mangueira de fraturamento de alto desempenho

A resiliência extraordinária de uma mangueira de fraturamento de qualidade não é acidental; é o resultado de uma construção meticulosamente estratificada onde cada estrato desempenha uma função distinta e vital. Na sua essência, o design deve equilibrar critérios aparentemente contraditórios: imensa resistência com flexibilidade, resistência química com tolerância à abrasão e longevidade com peso controlável. Esta abordagem multicamadas começa com o tubo ou revestimento, a camada mais interna em contato direto com o fluido transportado. Normalmente é de borracha sintética especializada ou composto de poliuretano termoplástico formulado para resistir ao manuseio de produtos químicos, ácidos e propantes encontrados em fluidos de fraturamento hidráulico. Ao redor deste revestimento há uma camada de reforço, a verdadeira espinha dorsal da mangueira que determina sua capacidade de suportar pressão. É aqui que mangueira de fraturamento reforçada com fio de aço distingue-se, utilizando múltiplas espirais ou tranças de fio de aço de alta resistência para conter pressões internas extremas e suportar a fadiga pulsante dos ciclos da bomba. Finalmente, a camada de cobertura atua como primeira linha de defesa contra o ambiente externo. Ele foi projetado para ser resistente, resistente às intempéries, ao ozônio, à radiação UV, ao óleo e à abrasão física causada pelo arrasto em terrenos acidentados, garantindo a integridade do reforço crítico abaixo.

• O forro interno: Feito de compostos resistentes ao óleo e à abrasão, como NBR, HNBR ou poliuretano, para proteção contra a química dos fluidos internos.
• Camada de reforço: Fio de aço de alta resistência enrolado helicoidalmente ou trançado em múltiplas camadas para fornecer máxima pressão de ruptura e resistência à fadiga por impulso.
• A capa protetora: Uma camada externa robusta e resistente às temperaturas, geralmente feita de borracha sintética como CR ou CSM, projetada para suportar abusos em campo.
• Acessórios finais: Flanges de aço forjado ou conexões roscadas com segurança por meio de estampagem ou crimpagem para formar um conjunto à prova de vazamentos e de alta integridade.

Decodificando as principais métricas de desempenho: especificações da mangueira de fraturamento de alta pressão

A seleção da mangueira correta requer um conhecimento profundo de sua especificações de mangueira de fraturamento de alta pressão . Estas publicações publicadas não são apenas números; são uma garantia de limites de desempenho sob condições definidas. A concepção mais crítica é a pressão de trabalho (WP), a pressão contínua máxima que uma mangueira foi projetada para suportar com segurança. Igualmente importante é a pressão mínima de ruptura (MBP), que normalmente é um múltiplo do WP (por exemplo, 4:1), representando o ponto final de falha. A pressão de teste (TP) é a pressão aplicada durante o teste de fábrica, geralmente acima do WP, mas abaixo do MBP. Outras especificações incluem o diâmetro interno (ID), que afeta o vazão e a queda de pressão; o raio de curvatura, rebaixado ou firmemente firme na mangueira pode ser dobrado sem dobrar ou danificar os reforços; e a faixa de temperatura da mídia e do ambiente. A correspondência precisa dessas especificações com o vazão de sua bomba, as propriedades do fluido e o layout do local é fundamental para uma operação segura e confiável.

Aplicações Críticas e Orientações de Substituição

A excelência teórica de uma mangueira é comprovada na sua aplicação prática. Dois dos usos mais exigentes e comuns no campo destacam diferentes aspectos do desempenho das mangueiras e do gerenciamento do ciclo de vida. No lado da alta pressão, as mangueiras conectadas às bombas de lama e as bombas de fraturamento são as artérias da operação, manipulando fluidos abrasivos de alta pressão. No lado de cima do volume, as mangueiras de descarga para transferência de água gerenciam enormes taxas de fluxo para operações de fraturamento e relacionadas a fluidos, onde a pressão pode ser menor, mas a durabilidade e a eficiência são fundamentais.

Sistemas de bomba de lama: a pulsação da perfuração

As mangueiras da bomba de lama operam em um dos ambientes mais agressivos, exibindo constantemente pulsações de alta pressão e lama de perfuração abrasiva. Saber quando executar um substituição da mangueira da bomba de lama do campo petrolífero é uma habilidade crítica que equilibra segurança com economia operacional. Esperar por uma falha catastrófica nunca é uma opção. Os principais indicadores de substituição incluem rachaduras visíveis ou abrasão severa na tampa que expõe os fios de reforço, abaulamento ou inchaço localizado que indica separação da camada interna, vazamento significativo e persistente nas conexões ou uma mangueira que excedeu sua vida útil recomendada com base em ciclos de pressão. Implementar um cronograma de substituição proativo baseado em horas de operação e inspeções regulares e documentadas é muito mais econômico do que lidar com paradas não planejadas.

Transferência de Água e Manuseio de Fluidos: Gerenciando Altos Volumes

Para operações como fornecimento de água para misturadores de fraturamento ou transferência de água produzida, um perfil de mangueira diferente é frequentemente usado. Hum mangueira de descarga de campo petrolífero para transferência de água foi projetado para otimização interno diâmetro grande, baixa resistência ao fluxo e resistência excepcional contra arrasto e esmagamento. Embora ainda robusto, seu reforço pode utilizar camadas têxteis de alta resistência, como poliéster ou aramida, em vez de, ou em combinação com, fio de aço mais leve, criando uma mangueira mais flexível e às vezes mais leve, adequada para uso plano em longas distâncias. Como especificações principais aqui concentram-se no ID para vazão, capacidade de sucção (se usada na entrada da bomba) e excepcional resistência à abrasão da tampa.

Perguntas frequentes

Com que frequência uma mangueira de fraturamento de alta pressão deve ser recuperada?

Não existe uma resposta única baseada no tempo, pois a frequência de substituição depende dos ciclos de pressão operacional, da abrasividade do fluido e das condições ambientais. A melhor prática é seguir um programa de manutenção baseado em condições. As mangueiras devem ser preservadas imediatamente se a inspeção revelar qualquer dano na tampa, expondo reforços, protuberâncias, cortes profundos ou borracha duracida/rachada. Além disso, os fabricantes geralmente fornecem uma vida útil recomendada com base na pressão máxima de trabalho e nos ciclos de impulso. A substituição proativa das mangueiras como parte de um plano de manutenção programado, com base nas orientações do fabricante e nos registros de inspeção específicos, é muito mais segura e econômica do que reagir a uma falha.

O que significa o “fator de segurança 4:1” em uma mangueira?

O fator de segurança 4:1 (ou proporção semelhante a 3:1 ou 5:1) é um princípio crítico de projeto. Isso significa que a pressão mínima de ruptura (MBP) da mangueira é quatro vezes maior que a pressão nominal de trabalho (WP). Por exemplo, uma mangueira WP de 10.000 PSI teria um MBP de pelo menos 40.000 PSI. Essa grande margem é responsável por picos de pressão, potencial subclassificação da pressão do sistema, fadiga do material ao longo do tempo e pressões imprevistas. É um buffer de segurança fundamental. Ao avaliar especificações de mangueira de fraturamento de alta pressão , um fator de segurança mais alto geralmente indica um produto mais robusto e com design conservador.

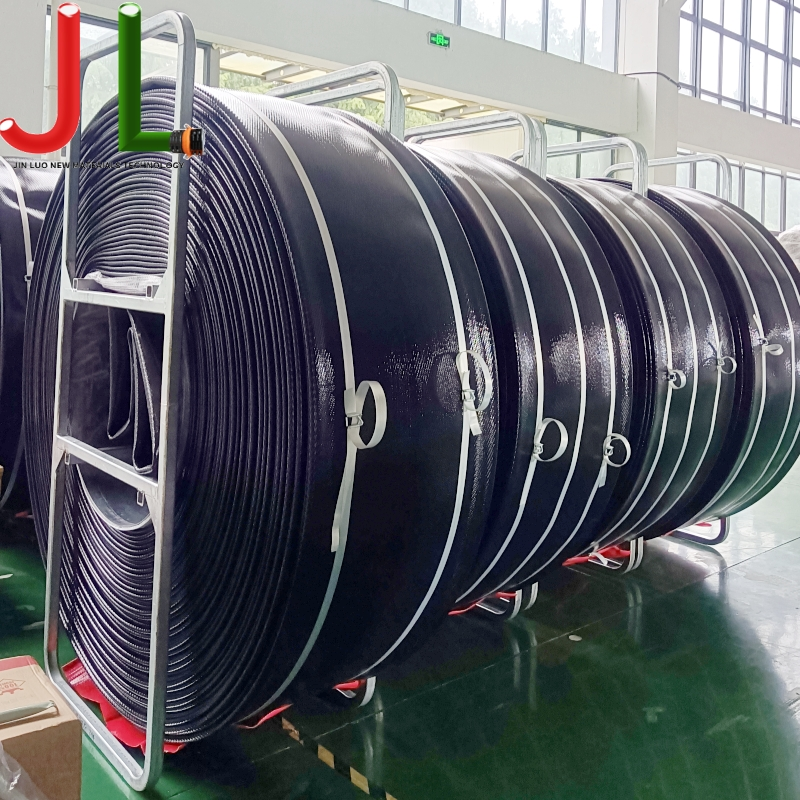

Qual é a diferença entre uma mangueira “layflat” e uma mangueira de borracha padrão para transferência de água?

Uma mangueira de descarga de borracha padrão é normalmente redonda e mantém seu formato quando vazia, geralmente com fio em espiral para evitar colapso durante a sucção. Uma mangueira plana, frequentemente usada como mangueira de descarga de campo petrolífero para transferência de água , foi projetado para ser flexível e completamente achatado quando vazio, tornando muito mais fácil enrolar, transportar e armazenar em longos comprimentos. As mangueiras Layflat são feitas de tecidos revestidos de PVC ou poliuretano. Eles são excelentes para linhas de água temporárias e de alto volume no solo, mas geralmente têm classificações de pressão mais baixas e menos resistência à abrasão do que uma mangueira de descarga de borracha redonda para serviço pesado específico para serviços mais permanentes ou robustos.
