Compreendendo as mangueiras de descarga

1. O que são mangueiras de descarga?

Mangueiras de descarga são tubos flexíveis projetados para transportar líquidos, semissólidos ou gases de um local para outro sob pressão. Ao contrário das mangueiras de sucção (que puxam o material), mangueiras de descarga são construídos para suportar a pressão interna, o que os torna essenciais em indústrias onde são necessários fluxo controlado e transferência direcional.

Funções primárias das mangueiras de descarga

• Transferência de materiais: Mova água, produtos químicos, lama ou sólidos abrasivos.
• Manuseio de pressão: Projetado para suportar forças de bombeamento sem entrar em colapso.
• Durabilidade: Resistente ao desgaste, dobras e fatores ambientais.

Principais indústrias que usam mangueiras de descarga

Mangueira de descarga vs. mangueira de sucção: principais diferenças

Parâmetros básicos para identificar mangueiras de descarga

• Diâmetro interno (ID): Varia de ½ polegada a 12 polegadas, dependendo das necessidades de fluxo.
• Classificação de pressão: Medido em PSI/bar (por exemplo, 150 libras por polegada quadrada para transferência de água padrão).
• Faixa de temperatura: Algumas mangueiras suportam -40°F a 200°F (-40°C a 93°C).
• Compatibilidade de materiais: Borracha (resistente à abrasão), PVC (leve) ou compostos especiais (resistentes a produtos químicos).

Por que as mangueiras de descarga são importantes
Sua capacidade de lidar com fluxo pressurizado torna mangueiras de descarga crítico na prevenção de vazamentos, derramamentos e tempo de inatividade operacional. A seleção do tipo certo garante eficiência, segurança e longevidade em ambientes exigentes.

2. Noções básicas sobre mangueiras de descarga: tipos, aplicações e guia de seleção

Tipos de mangueiras de descarga

1. Mangueiras de descarga de borracha

• Construção: Reforçado com tecido ou fio de aço
• Faixa de pressão: 150-300 libras por polegada quadrada
• Faixa de temperatura: -40°F a 200°F (-40°C a 93°C)
• Melhor para: Materiais abrasivos, aplicações de óleo e água
• Vantagens: Excelente flexibilidade, resistente a dobras, durável

2. Mangueiras de descarga de PVC

• Construção: Material de PVC com reforço em espiral
• Faixa de pressão: 100-250 libras por polegada quadrada
• Faixa de temperatura: 32°F a 140°F (0°C a 60°C)
• Melhor para: Transferência leve de água, aplicações químicas
• Vantagens: Leve, resistente à corrosão, acessível

3. Mangueiras de descarga termoplástica

• Construção: Múltiplas camadas termoplásticas
• Faixa de pressão: 200-400 libras por polegada quadrada
• Faixa de temperatura: -60°F a 275°F (-51°C a 135°C)
• Melhor para: Transferência química, aplicações de qualidade alimentar
• Vantagens: Resistente a produtos químicos, não contaminante

4. Mangueiras compostas/específicas de material

• Tipos de especialidades:
  • Mangueiras resistentes a produtos químicos (revestimento de PTFE)
  • Mangueiras resistentes à abrasão (paredes extra grossas)
  • Mangueiras de qualidade alimentar (materiais aprovados pela FDA)
• Faixa de pressão: Varia de acordo com a construção (150-600 PSI)
• Faixa de temperatura: Varia de acordo com o material

Aplicações de mangueiras de descarga

Guia de seleção de mangueira de descarga

1. Considerações sobre compatibilidade de materiais

• Água: Borracha padrão ou PVC
• Óleos/Combustíveis: Compostos de borracha resistentes a óleo
• Ácidos/Álcalis: PTFE ou borracha especial
• Pastas Abrasivas: Borracha extra grossa com forro resistente ao desgaste

2. Requisitos de tamanho e fluxo

• Guia de seleção de diâmetro:
  • 1-2" para aplicações de baixo volume
  • 3-6" para fluxo moderado
  • 8" para transferência de alto volume
• Taxa de fluxo: Combine o tamanho da mangueira com a capacidade da bomba

3. Fatores de Pressão e Temperatura

• Pressão de trabalho: Sempre exceda a pressão do sistema em 25%
• Pressão de ruptura: Pressão de trabalho mínima de 4x
• Temperatura: Verifique se a classificação da mangueira corresponde à temperatura do fluido

4. Necessidades de reforço

• Dever Padrão: Camada única de tecido (150 PSI)
• Serviço Pesado: Múltiplas camadas de tecido (300 PSI)
• Serviço Extra Pesado: Reforço de fio de aço (400 PSI)

5. Flexibilidade vs. Rigidez

• Alta flexibilidade: Necessário para movimentação de equipamentos
• Mangueiras mais rígidas: Melhor para aplicações de alta pressão

6. Terminar conexões

• Tipos comuns:
  • Acessórios Camlock
  • Extremidades roscadas NPT
  • Conexões de flange
• Dica de seleção: Combine com acessórios de equipamentos existentes

Tabela de comparação de desempenho

Considerações Especiais

• Condutividade Estática: Necessário para líquidos inflamáveis
• Resistência UV: Importante para uso externo
• Raio de curvatura: Curvatura mínima antes da restrição de fluxo
• Conformidade Regulatória: NSF, FDA ou outros padrões da indústria

3. Principais recursos de mangueiras de descarga de alta qualidade

1. Especificações de desempenho de pressão

• Classificação de pressão de trabalho:
  • Serviço padrão: 150-250 PSI
  • Pesado duty: 250-400 PSI
  • Classe industrial: 400-600 PSI
• Margem de segurança de pressão de ruptura:
  • Relação de segurança mínima de 4:1 (pressão de ruptura versus pressão de trabalho)
  • Exemplo: mangueira de 300 PSI deve ter classificação de ruptura de 1200 PSI

2. Fatores de durabilidade do material

3. Construção de Reforço

• Reforços Padrão:
  • Camada têxtil única (150-200 PSI)
  • Camadas têxteis duplas (200-300 PSI)
  • Hélice de fio de aço (300-600 PSI)
• Comparação de reforço:
  • Tecido: Melhor flexibilidade, menor peso
  • Fio: Maior capacidade de pressão, resistência à torção

4. Faixas de tolerância à temperatura

5. Características de eficiência de fluxo

• Design de furo suave:
  • Perda mínima por atrito (medida em queda PSI por 100 pés)
  • Valores típicos: queda de 2-5 PSI na vazão nominal
• Consistência do diâmetro interno:
  • Tolerância: ±3% do tamanho nominal
  • Evita restrição de fluxo nas curvas

6. Certificações de segurança

• Certificações Críticas:
  • NSF/ANSI 61 para água potável
  • FDA 21 CFR para contato com alimentos
  • ATEX para ambientes explosivos
  • Listagem UL para resistência ao fogo

7. Comparação de propriedades físicas

8. Recursos especiais de desempenho

• Dissipativo Estático: Resistividade de superfície <10^5 ohms (para líquidos inflamáveis)
• Antimicrobiano: Para aplicações alimentícias/farmacêuticas
• Não marcação: Importante para ambientes de sala limpa
• Capacidade de flutuação: Núcleo de espuma para aplicações marítimas

9. Padrões de testes de resistência

• Classificação do ciclo flexível: Mínimo 50.000 ciclos (ASTM D380)
• Teste de impulso: 100.000 ciclos de pressão (SAE J343)
• Teste de abrasão: Mínimo 500 ciclos (ISO 6945)

4. Dicas de manutenção e segurança para mangueiras de descarga

1. Diretrizes de armazenamento adequadas

• Condições ideais de armazenamento:
  • Temperatura: 32°F to 100°F (0°C to 38°C)
  • Umidade: Abaixo de 65% UR
  • Evite a exposição direta à luz solar (degradação UV)
• Posição de armazenamento:
  • Deite-se ou pendure-o verticalmente
  • Nunca armazene com dobras ou curvas acentuadas
  • Raio mínimo de curvatura: 10x diâmetro da mangueira

2. Lista de verificação de inspeção de rotina

3. Procedimentos de limpeza por aplicação

• Água/Águas Residuais: Lave com água limpa a 1,5x a pressão de trabalho
• Transferência Química: Enxágue triplo com solvente compatível
• Óleo/Combustível: Purgar com solução detergente (pH 7-9)
• Pasta/Sólidos: Limpeza mecânica com jato de ar

4. Protocolo de teste de pressão

• Frequência: Trimestralmente para uso contínuo
• Método de teste: Teste hidrostático a 1,5x pressão de trabalho
• Duração: 30 minutos no mínimo
• Critérios de aceitação: Queda de pressão <2%, sem vazamentos visíveis

5. Parâmetros de manuseio de segurança

6. Melhores Práticas Operacionais

• Instalação:
  • Mantenha o raio de curvatura mínimo de 5x de diâmetro
  • Use suportes adequados a cada 3-5 pés
• Operação:
  • Evite picos repentinos de pressão (>10% PSI/s)
  • Velocidade máxima de fluxo: 20 pés/seg para líquidos
• Desligamento:
  • Redução gradual da pressão
  • Drenagem completa antes do armazenamento

7. Considerações especiais para produtos Jiangsu Jinluo

Dado Jiangsu Jinluo Novo Material Technology Co., Ltd especialização em poliuretano e mangueiras industriais (diâmetros de 2 a 16 polegadas), observe estes aspectos específicos de manutenção:

• Mangueiras de poliuretano:
  • Maior resistência química, mas evita ácidos fortes
  • Resistência superior à abrasão (50% melhor que a borracha padrão)
  • Vida útil de armazenamento: 5 anos (não utilizado em condições adequadas)
• Mangueiras de grande diâmetro (8-16 polegadas):
  • Exigir equipamento de limpeza especializado
  • Precisa de estruturas de suporte reforçadas
  • Frequência de inspeção: Mensal para uso contínuo

8. Técnicas de extensão de vida

• Sistema de rotação: Alternar múltiplas mangueiras em aplicações de uso pesado
• Manga protetora: Adicione proteções contra abrasão nos pontos de contato
• Manutenção do encaixe final: Lubrificação/inspeção anual de roscas
• Ciclismo de Pressão: Aumente/diminua gradualmente a pressão

9. Descarte e Reciclagem

• Sinais de fim de vida:
  • Propagação de fissuras >30% de comprimento
  • Queda de pressão nominal >25%
  • Deformação permanente >5% de diâmetro
• Conformidade Ambiental:
  • Separado por tipo de material (borracha/PVC/TPU)
  • Siga os regulamentos locais para descarte de mangueiras industriais

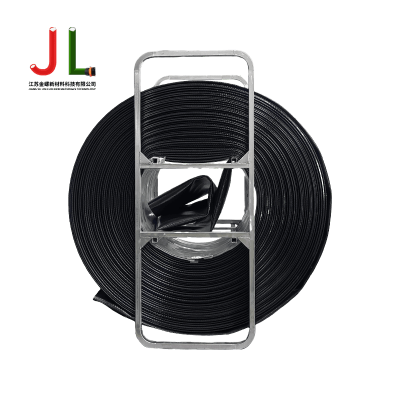

Mangueira de pressão de poliuretano para serviço pesado Jinluo - Tubo plano de TPU reforçado flexível
