Mangueira de transferência de água para campos petrolíferos: mangueira Frac e guia de alta pressão

Mangueira de transferência de água para operações em campos petrolíferos

A mangueira de transferência de água para campos petrolíferos existe para resolver um problema muito específico: mover rapidamente grandes volumes de água através de terrenos que não possuem infraestrutura de tubulação fixa e, em seguida, embalar essa mangueira e movê-la novamente quando o local de trabalho mudar. É por isso que a mangueira de transferência de água para campos petrolíferos parece tão diferente do tubo rígido usado em instalações permanentes – ela precisa ser dobrada, carregada em um caminhão ou carretel e ser reimplantada em horas, em vez de dias.

Na prática, esta categoria de mangueiras abrange vários usos distintos dentro de um único projeto de campo petrolífero: movimentação de água doce para um poço antes de um trabalho de fraturamento, transferência de água produzida ou de retorno para armazenamento ou descarte e fornecimento de linhas de abastecimento temporárias entre fontes de água e equipamentos de mistura. Cada um desses usos tem requisitos de pressão e volume ligeiramente diferentes, mas compartilham a mesma demanda subjacente por uma mangueira que possa ser colocada rapidamente, mantida em solo acidentado e recuperada sem danos para reutilização na próxima plataforma.

Por que a mangueira de transferência de água de poliuretano se tornou o padrão

As mangueiras de transferência de água de poliuretano substituíram amplamente as mangueiras mais antigas à base de borracha e PVC em aplicações em campos petrolíferos porque o TPU (poliuretano termoplástico) oferece uma combinação de propriedades difíceis de igualar: alta resistência à tração em relação ao peso, forte resistência à abrasão de superfícies de almofadas de poços de areia e cascalho e desempenho estável em todas as oscilações de temperatura comuns em regiões de campos petrolíferos, desde o calor do verão até condições de congelamento no inverno.

Uma típica mangueira de poliuretano para campos petrolíferos é construída com uma construção coextrudada: um revestimento interno de TPU em contato com o fluido, uma camada de reforço tecida (geralmente poliéster de alta tenacidade) que suporta a carga de pressão e uma cobertura externa de TPU que evita que a abrasão arraste pela almofada. Essa estrutura em camadas é o que permite que a mangueira se dobre completamente para transporte e armazenamento e, em seguida, arredondar para o diâmetro total quando a bomba estiver funcionando. Comparada ao tubo de aço ou ao tubo poli rígido, uma mangueira de poliuretano de diâmetro equivalente pode ser carregada, descarregada e instalada por uma equipe menor em uma fração do tempo.

Mangueira de fraturamento hidráulico e demandas de pressão da mangueira de fraturamento hidráulico

A mangueira de fraturamento hidráulico fica na extremidade mais exigente da categoria de mangueiras para campos petrolíferos. Embora as linhas de transferência de água de baixa pressão que alimentam uma almofada de fraturamento sejam geralmente classificadas na faixa da maioria das mangueiras planas padrão, a mangueira de fraturamento usada mais perto da bomba e da cabeça do poço pode ser exposta a uma pressão muito mais alta e de ciclo mais rápido - um fator que importa tanto quanto o próprio número de pico, uma vez que o ciclo de pressão repetido fadiga as camadas de reforço mais rapidamente do que a pressão em estado estacionário.

Devido a esse comportamento cíclico, as especificações da mangueira de fraturamento normalmente listam uma pressão de trabalho e uma classificação separada de fadiga ou ciclo de vida, e os compradores que avaliam os fornecedores devem perguntar sobre ambos, em vez de apenas sobre a pressão de trabalho. A qualidade do reforço – tipo de fibra, densidade de trama e quão bem a camada de reforço se liga às camadas internas e externas de TPU durante a coextrusão – tem um efeito direto sobre quantos ciclos de pressão uma mangueira pode suportar antes que o desempenho diminua.

• Pressão de trabalho: a pressão que a mangueira está classificada para suportar continuamente durante a operação normal.
• Pressão de ruptura: o limite de falha, normalmente várias vezes a pressão de trabalho como margem de segurança.
• Classificação de fadiga do ciclo: como a mangueira funciona sob pressurização e despressurização repetidas, o que é especialmente relevante para seções de fraturamento e mangueiras adjacentes à bomba.

Alta Pressão Mangueira para campo petrolífero : Classificações correspondentes ao trabalho

Nem todas as mangueiras em um campo petrolífero precisam ser classificadas para pressão máxima, e especificar mangueiras de alta pressão para campos petrolíferos onde uma linha de transferência de água com pressão padrão serviria simplesmente adiciona custo e peso desnecessários. A abordagem prática consiste em mapear a zona de pressão do local – desde as linhas de abastecimento de água doce de baixa pressão, passando pelas secções de transferência de média pressão, até às linhas de alta pressão mais próximas do equipamento de bombagem – e selecionar o diâmetro da mangueira e a classificação de pressão para cada zona separadamente.

A especificação excessiva de cada linha no local para a classificação de pressão mais alta disponível não é um atalho para a segurança – geralmente significa apenas mangueiras mais pesadas e mais caras em seções onde não são necessárias, enquanto o verdadeiro ponto fraco de um sistema é muitas vezes o acoplamento ou a conexão, e não o próprio corpo da mangueira.

Mangueiras Industriais para Petróleo e Gás: Além da Transferência de Água

As mangueiras industriais para petróleo e gás cobrem um conjunto mais amplo de tarefas do que apenas a transferência de água, embora o manuseio de água seja geralmente a aplicação de maior volume por comprimento de mangueira implantada. As aplicações de mangueiras de petróleo e gás em um local típico podem incluir manuseio de água produzida, transferência temporária de combustível para geradores e equipamentos locais, transferência de lama e lama durante operações de perfuração e desidratação de áreas baixas ao redor de uma plataforma durante tempo chuvoso.

Cada um desses usos impõe demandas diferentes ao revestimento interno em particular, uma vez que a compatibilidade química entre o fluido sendo manuseado e o material do revestimento é o que determina a vida útil mais do que apenas a classificação de pressão. Um liner adequado para transferência de água doce não é automaticamente adequado para lidar com água produzida com maior salinidade ou vestígios de hidrocarbonetos, por isso vale a pena confirmar a compatibilidade do fluido com um fornecedor antes de assumir que uma especificação de mangueira servirá para todas as funções no local.

Aplicações de mangueiras de perfuração

As aplicações de mangueiras de perfuração diferem das categorias de transferência de água e fraturamento porque a mangueira geralmente manuseia água usada para apoiar operações de perfuração ativas, em vez de fluido de fraturamento sob alta pressão cíclica - pense no abastecimento de água da plataforma, supressão de poeira e drenagem temporária ao redor do local de perfuração. A confiabilidade do volume e do fluxo contínuo tende a ser mais importante aqui do que a classificação de pressão de pico, uma vez que uma interrupção no fornecimento de água da plataforma pode atrasar diretamente as operações de perfuração.

Como os locais de perfuração são frequentemente realocados à medida que as plataformas são desenvolvidas sequencialmente, o peso da mangueira e a facilidade de reimplantação têm um peso especial na decisão de seleção. Uma mangueira plana de poliuretano que uma pequena equipe pode carregar, transportar e recolocar dentro de um turno tem uma vantagem operacional real sobre alternativas de borracha mais pesada ou tubos rígidos nesta função específica, mesmo quando os próprios requisitos de pressão são relativamente modestos.

Guia de seleção de mangueiras para campos petrolíferos

A seleção da mangueira certa para uma aplicação em campo petrolífero se resume a uma pequena lista de questões, elaboradas em ordem, em vez de começar pelo diâmetro ou preço.

1. Qual fluido está sendo manuseado e o revestimento interno tem compatibilidade química confirmada com ele? Água doce, água produzida e fluido de perfuração impõem demandas diferentes ao revestimento.
2. Qual é a pressão real de trabalho da zona que esta seção de mangueira servirá e se ela precisa suportar ciclos de pressão repetidos, como nas linhas adjacentes à fratura, ou fluxo em estado estacionário, como na transferência de água.
3. Em quais condições de solo a mangueira será arrastada ou colocada e, como resultado, a cobertura externa precisa de resistência extra à abrasão.
4. Com que frequência a mangueira será realocada e o peso e a compatibilidade da bobina são mais importantes do que seriam para uma linha semipermanente.
5. Qual diâmetro fornece a vazão necessária sem superdimensionar a linha e adicionar peso e custo desnecessários.

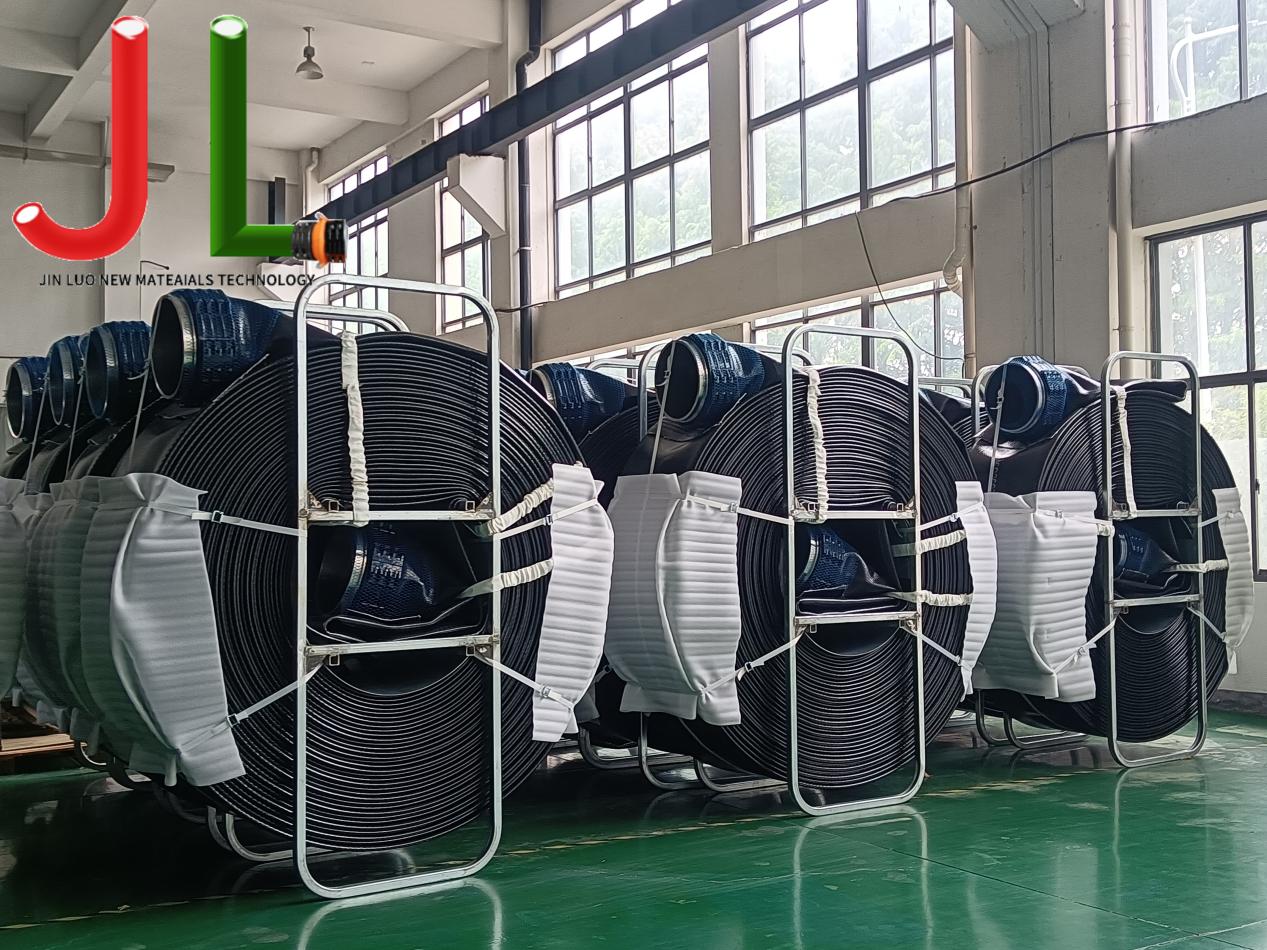

A Jinluo fabrica mangueiras planas de poliuretano para esta variedade de funções em campos petrolíferos, desde transferência de água doce até fraturamento do abastecimento de água, com calibres de 2 a 16 polegadas e comprimentos personalizáveis ​​para diferentes layouts de local. Trabalhar com o tipo de fluido, zona de pressão e condições do solo antes de finalizar um pedido é geralmente um caminho mais confiável para a especificação correta do que usar como padrão a mangueira de melhor classificação disponível, e a maioria dos fornecedores, incluindo Jinluo, pode aconselhar sobre qual combinação de reforço e material de cobertura se adapta às condições de um local específico.
