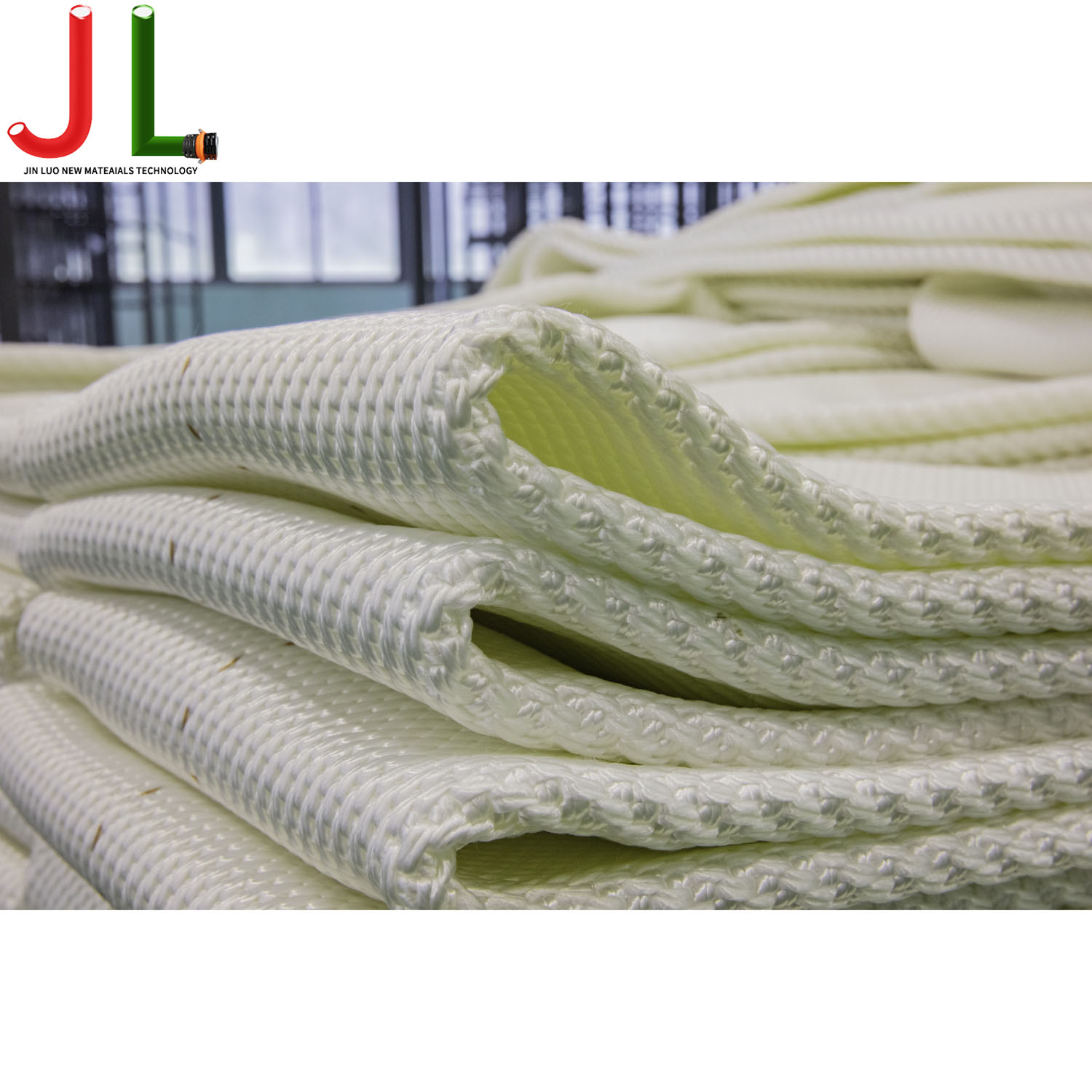

A mangueira plana TPU Lay é a escolha ideal para sua transferência de fluidos?

No domínio da transferência de fluidos industriais, a seleção de uma mangueira de descarga impacta diretamente a eficiência operacional, a segurança e o custo total de propriedade. Embora o PVC e a borracha tenham tradição dominada pelo mercado, Mangueira plana em TPU surgiu como uma alternativa de alto desempenho, especialmente para aplicações exigentes envolvendo hidrocarbonetos, abrasão e temperaturas extremas. Este artigo fornece uma análise em nível de engenheiro da mangueira plana de TPU, examinando suas propriedades de material, resistência química, classificações de pressão e adequação para tarefas especializadas, como transferência de óleo.

Mangueira plana de TPU vs PVC: uma análise comparativa de materiais

Selecionando entre Mangueira plana TPU vs PVC requer uma compreensão granular da ciência dos polímeros e das demandas de aplicação. As mangueiras de PVC (cloreto de polivinila) são normalmente plastificadas para obter flexibilidade, mas isso tem o custo da estabilidade a longo prazo. Por outro lado, o TPU (Poliuretano Termoplástico) é uma liga elastomérica que combina a elasticidade da borracha com a resistência do plástico. O método de construção “extrudado através da trama”, onde o TPU encapsula um reforço de poliéster de alta tenacidade, cria uma estrutura transparente sem adesivos, eliminando riscos de delaminação.

Matriz de Desempenho: TPU vs.

Para quantificar as diferenças, a tabela abaixo compara parâmetros críticos de engenharia entre os três materiais comumente usados na construção de mangueiras planas.

Os dados confirmam que embora o PVC continue a ser uma opção de baixo custo para segurança geral, Mangueira plana em TPU justifique seu custo inicial mais elevado através de uma vida útil prolongada em ambientes abrasivos e quimicamente agressivos.

Resistência química da mangueira plana TPU: uma revisão específica

Para engenheiros de compras, o tpu colocar mangueira plana resistência química O perfil é um fator decisivo. A resistência do TPU decorre de sua estrutura molecular, que fornece inércia a uma ampla gama de substâncias sem o uso de plastificantes migratórios que podem contaminar fluidos.

Compatibilidade com fluidos industriais

O TPU é resistente a hidrocarbonetos alifáticos, óleos lubrificantes e graxas. Também funciona bem com água salobra, água do mar e ácidos e ácidos diluídos. No entanto, não é adequado para solventes polares fortes, ésteres ou cetonas. Abaixo está um guia de compatibilidade baseado em fichas técnicas:

• Hidrocarbonetos (Diesel, Querosene, Bruto): Excelente. O revestimento da mangueira mantém a resistência à tração (mínimo 5.800 psi ou 40 MPa) mesmo com contato prolongado.
• Lamas de perfuração e pastas de cimento: Excelente resistência à abrasão evita erosão interna.
• Água Potável: Compostos específicos de TPU são certificados pela NSF/ANSI 61, garantindo que nenhum sabor ou odor seja transmitido à água potável.
• Fertilizantes Agrícolas (Estrume Líquido): Excelente; o tubo de TPU liso permite fácil lavagem e evita o acúmulo de resíduos.

Resistência Química: Fatores de Temperatura e Concentração

A resistência química do TPU não é absoluta; é uma função de temperatura e concentração química. Em temperaturas elevadas, ocorre uma taxa de ataque químico acelerado. Para serviço contínuo, a faixa de temperatura de serviço padrão é de -50°C a 65°C, com picos de até 80°C permitidos. Para aplicações que bloqueiam a resistência a ácidos concentrados em altas temperaturas, podem ser fornecidas versões especializadas de TPU ou materiais alternativos. Os fabricantes podem fornecer tabelas específicas de resistência química mediante solicitação para aplicações exclusivas.

Classificação de pressão da mangueira plana TPU: projetando a margem de segurança

Compreendendo o classificação de pressão da mangueira plana tpu é fundamental para o projeto do sistema e conformidade com a segurança. A pressão é normalmente definida por dois valores: Pressão de Trabalho (pressão máxima durante o serviço normal) e Pressão de Ruptura (o ponto em que uma mangueira falha catastroficamente).

Pressão de trabalho versus pressão de ruptura: o fator de segurança

Os padrões da indústria determinam um fator de segurança, geralmente 3:1 ou 4:1, entre a ruptura e a pressão de trabalho. Por exemplo, uma mangueira com pressão de trabalho de 300 psi deve ter uma pressão mínima de ruptura de 900 psi. Isso é responsável por picos de pressão, surtos e mecânicas intensas durante a operação.

Classificação de pressão por diâmetro e espessura da parede

As classificações de pressão estão inversamente relacionadas ao diâmetro. Uma mangueira de 2 polegadas pode suportar pressão significativamente mais alta do que uma mangueira de 16 polegadas devido à fórmula de tensão do ar. A tabela abaixo agrega dados de vários fabricantes para mostrar faixas de pressão típicas.

É crucial observar que a classificação de pressão final do conjunto é determinada pelo componente de classificação mais baixa, que geralmente é a proteção. Acoplamentos com pressão de aço inoxidável (por exemplo, aço inoxidável 316) são recomendados para manter a integridade de alta pressão em ambientes corrosivos.

Mangueira plano nível em TPU: vantagens logísticas e operacionais

A demanda por mangueira plana leve em TPU é impulsionado pela necessidade de implantação rápida e redução da fadiga da tripulação. Em cenários de resposta a emergências, como combate a incêndios florestais ou controle de inundações, cada quilograma é importante.

Quantificando a vantagem do peso

Uma mangueira de sucção de borracha padrão de 6 polegadas pode pesar mais de 5-6 kg/m (3,3-4,0 lbs/pés). Em contraste, um de 6 polegadas mangueira plana leve em TPU pesa aproximadamente 2,48 kg/m (1,66 lbs/pé). Para um comprimento de 200 metros (660 pés), isso representa uma economia de peso superior a 500 kg (1.100 lbs). Esta redução permite:

• Embalagem e desembalagem mais rápidas: O menor volume e peso da bobina de esforço do pessoal.
• Custos de transporte reduzidos: Mais mangueiras podem ser transportadas para caminhão ou helicóptero.
• Manuseio simplificado: Pode ser implantado a partir de um veículo em movimento ou por uma pequena equipe.

A característica “lay flat”, onde a mangueira fica completamente achatada quando drenada, também significa uma área menor para armazenamento e permite limpeza e manutenção mais fácil.

Mangueira plana em TPU para transferência de óleo: protocolos de projeto e segurança

Usando Mangueira plana em TPU para transferência de óleo requer recursos de projeto específicos para mitigar os riscos associados a fluidos inflamáveis e eletricidade estática. As mangueiras TPU padrão são resistentes ao óleo, mas as aplicações offshore e refinarias bloqueiam maior segurança.

Construção e proteção antiestática

Quando os hidrocarbonetos fluem através de uma mangueira em alta velocidade, a eletricidade estática se acumula. Se não for dissipada, uma descarga estática pode inflamar os vapores. Mangueiras de alto desempenho projetadas para tpu coloca mangueira plana para transferência de óleo integrar mecanismos de aterramento. Por exemplo, mangueiras offshore especializadas incorporam dois fios de aterramento de cobre encapsulados dentro do corpo da mangueira, percorrendo todo o seu comprimento.

Esses fios devem ser conectados eletricamente aos condutores condutores (como aqueles feitos de ferro dúctil ou aço inoxidável) e depois de um verdadeiro aterramento. A resistência desse sistema foi projetada para ficar bem abaixo do limite de 1,5 ohm/pé (4,9 ohm/m) exigido por padrões militares como MIL-PRF-370K.

Robustez Mecânica para Transferência de Hidrocarbonetos

Além da dissipação estática, as mangueiras para transferência de óleo ativam alta resistência à tração para suportar forças de tração durante operações navio-terra ou navio-navio. O tecido de reforço circularmente fornece classificações de resistência à tração de até 80.000 libras (para uma mangueira de 16"), garantindo que a mangueira não se separe sob seu próprio peso ou devido à deriva do navio. A tampa de TPU também fornece a resistência necessária ao combustível de bunker, combustível de aviação e petróleo bruto, evitando a lesão ou amolecimento da camada externa.

Conclusão: Especificando a mangueira plana TPU para operações críticas

As vantagens da engenharia Mangueira plana em TPU são claros: oferece resistência superior à abrasão, uma ampla janela de compatibilidade química e uma alta relação resistência/peso em comparação com mangueiras convencionais de borracha ou PVC. Ao especificar para seu projeto, considere o seguinte:

• Para aplicações envolvendo hidrocarbonetos, priorize mangueiras com tpu colocar mangueira plana resistência química validação e antiestática obrigatória.
• Para desidratação ou irrigação em terrenos acidentados, a durabilidade do mangueira plana leve em TPU reduz os ciclos de substituição.
• Verifique sempre o classificação de pressão da mangueira plana tpu contra a pressão dinâmica máxima do seu sistema, incluindo eventos de sobretensão.
• Ao comparar Mangueira plana TPU vs PVC , calcule o custo total do ciclo de vida, não apenas o preço de compra inicial, levando em consideração a longevidade e a manutenção reduzida.

Para aplicações especializadas como tpu coloca mangueira plana para transferência de óleo , insiste em documentos que confirmam que a mangueira atende aos padrões da indústria quanto à condutividade e compatibilidade de fluidos. Ao combinar a ciência dos materiais com a aplicação, os engenheiros podem garantir operações de transferência de fluidos seguras, eficientes e econômicas.

Perguntas frequentes (FAQ)

1. A mangueira plana TPU pode ser usada para bombeamento contínuo de combustível diesel?

Sim, o TPU é resistente ao diesel e a outros hidrocarbonetos alifáticos. No entanto, para o bombardeamento contínuo, especialmente em ambientes marítimos ou offshore, é necessária uma mangueira especificamente projetada com fios antiestáticos e condutores para evitar descargas eletrostáticas.

2. Como a flexibilidade do TPU se compara à borracha a -40°C?

O TPU mantém excelente flexibilidade até -50°C sem o uso de plastificantes, que podem migrar. Os compostos de borracha também podem operar em baixas temperaturas, mas podem exigir formulações especializadas (e mais caras). TPU é geralmente mais consistente em seu desempenho em baixas temperaturas.

3. Qual é a temperatura máxima de operação contínua para uma mangueira plana de TPU?

A temperatura operacional máxima padrão padrão é 65°C (150°F). Picos de curto prazo de até 80°C (175°F) são permitidos, mas uma exposição prolongada neste limite superior reduzirá a vida útil da mangueira.

4. A mangueira plana TPU é segura para água potável?

Sim, mas somente se a mangueira for especificamente certificada de acordo com NSF/ANSI 61 ou padrões equivalentes. Nem todos os compostos de TPU são de qualidade alimentar; alguns contêm aditivos que não são adequados para água potável. Verifique sempre a certificação.

5. O que causa o "serpenteamento" em uma mangueira plana e o TPU evita isso?

O "serpenteamento" ou instabilidade lateral sob pressão é causado por alongamentos excessivos da armadura. As mangueiras TPU de alta qualidade utilizam fios de tecidos de poliéster circularmente que limitam o alongamento a menos de 2%, o que evita que a mangueira torça e serpenteie, garantindo fluxo estável e desgaste restrito.

Referências

1. DICAS. (2025). Oroflex Terrain - Mangueira de descarga plana em TPU extrudado de alto fluxo. dicas.com
2. Mangueira de sol. (2025). Mangueiras Layflat decodificadas: Por que PVC, borracha e TPU atendem a diferentes necessidades. sunhose.com
3. DICAS. (sd). OROFLEX OFFSHORE – Mangueira plana de descarga de óleo e combustível em TPU extrudado extremamente robusta. Indústria Direta
4. Orientflex. (sd). Mangueira plana em TPU. orientrubber.com
5. Corporação de mangueiras ZYfire. (sd). Zyfire Layflat 12" 200 Psi Pressão de trabalho TPU Layflat Mangueira. madeinchina. com
6. cnhoseflex. com. (2023). Mangueira TPU Layflat - Especificações Técnicas. cnhoseflex.com
7. cnhoseflex. com. (2024). Visão geral do material da mangueira Layflat: prós e contras de PVC, PE e TPU. cnhoseflex.com
8. Hitechcorp. (2020). Mangueira TPU Layflat - Dados Técnicos. hitechcorp.com.vn
9. John M. Ellsworth. (sd). Kuriyama OFAQ Mangueira de descarga de água potável plana de poliuretano de 6 pol. jmesales.com
