Como selecionar a mangueira certa para fraturamento e campo petrolífero para operações de alta pressão?

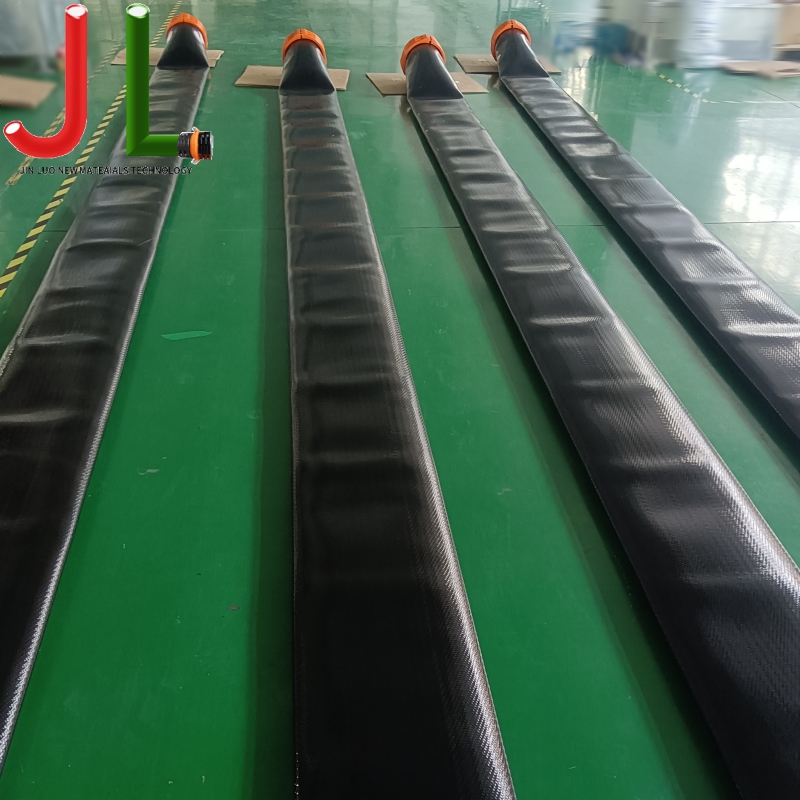

Selecionando a proteção Mangueira de fraturamento e campo petrolífero é uma tarefa de missão crítica para engenheiros de perfuração, gerentes de compras e supervisores de operações de campo. Essas mangueiras transportam propantes abrasivos, fluidos de alta pressão e produtos químicos corrosivos sob condições extremas. Uma falha na montagem da mangueira pode resultar em tempo de inatividade dispendiosa, riscos de segurança e ambientais. Este guia fornece uma estrutura técnica para avaliar a construção de mangueiras, padrões de desempenho e requisitos específicos da aplicação.

1. Compreendendo as camadas de construção de mangueiras e a ciência dos materiais

O desempenho de qualquer Mangueira de fraturamento e campo petrolífero depende de sua construção multicamadas. Uma mangueira típica de alta pressão consiste em três camadas principais: o tubo, o reforço e a tampa. Cada camada tem uma função distinta e a seleção do material impacta diretamente a durabilidade sob pressão cíclica e meios abrasivos.

Ao avaliar mangueira de fraturamento de alta pressão para fraturamento hidráulico , preste muita atenção ao composto do tubo. A borracha nitrílica (NBR) oferece excelente resistência ao óleo, mas tem tolerância limitada à abrasão. A nitrila hidrogenada (HNBR) oferece resistência superior tanto a fluidos à base de petróleo quanto a altas temperaturas, tornando-a a escolha preferida para operações de fraturamento prolongadas onde as temperaturas dos fluidos excedem 200°F.

1.1 Comparação da Camada de Reforço

A camada de reforço determina a pressão de ruptura e a vida útil do impulso da mangueira. O reforço de fio espiral fornece maior resistência ao rompimento e flexibilidade para mangueiras de grande diâmetro usadas em frotas de fraturamento. O reforço de fio trançado oferece boa flexibilidade para linhas menores, mas pode fadigar mais rapidamente sob ciclos de pressão constantes. A tabela abaixo descreve as distinções técnicas.

2. Resistência à abrasão e desempenho do material de cobertura

Nas operações de fraturamento hidráulico, as mangueiras são frequentemente arrastadas por superfícies rochosas, plataformas de aço e arestas vivas. O material de cobertura atua como primeira linha de defesa contra danos mecânicos. Pará mangueira de campo petrolífera resistente à abrasão para gás de xisto , é essencial uma cobertura de borracha sintética com elevada resistência ao rasgo (mínimo 150 kN/m).

Os fabricantes costumam usar SBR (borracha de estireno-butadieno) ou CR (borracha de cloropreno) para aplicações padrão. Para ambientes de abrasão extrema, as mangueiras revestidas de poliuretano oferecem três a cinco vezes mais vida útil em comparação com as coberturas de borracha. Os dados de campo indicam que as coberturas de poliuretano reduzem a frequência de substituição em aproximadamente 40% em aplicações de alto atrito, como fraturamento de conexões de coletores.

3. Classificações de pressão e fatores de segurança

Compreender as classificações de pressão é fundamental para o projeto seguro do sistema. Cada Mangueira de fraturamento e campo petrolífero deve ter uma pressão de trabalho claramente marcada, que normalmente é de 25% a 33% da pressão mínima de ruptura. Este fator de segurança de 4:1 ou 3:1 é responsável por picos de pressão, danos mecânicos e relacionados ao material ao longo do tempo.

Para aplicações de fraturamento de alta pressão, é comum uma pressão de trabalho de 15.000 psi, com pressão de ruptura superior a 60.000 psi. Os engenheiros também devem considerar a classificação do ciclo de impulso, que indica quantos ciclos de pressão a mangueira podem suportar antes de falha por fadiga. Uma mangueira de fraturamento de qualidade deve suportar um mínimo de 200.000 ciclos de impulso à pressão máxima de trabalho, de acordo com os protocolos de teste ISO 6803.

4. Compatibilidade Química e Resistência a Fluidos

Os fluidos de fraturamento hidráulico contêm uma mistura complexa de água, propantes, redutores de atrito, biocidas e inibidores de incrustações. O material do tubo deve resistir à manipulação química para evitar inchaço, resistência ou remoção de compostos na corrente de fluido. Mangueira de fraturamento resistente a produtos químicos para operações de acidificação requer compostos de tubos especializados.

Para tratamentos acidificantes envolvendo ácido clorídrico ou fluorídrico, os materiais dos tubos de fluorocarbono (FKM) oferecem uma resistência mais alta. Para fluidos de fraturamento padrão, o HNBR oferece uma combinação equilibrada de resistência química e estabilidade de temperatura. Abaixo está um resumo das considerações de compatibilidade química.

• HNBR (Nitrila Hidrogenada): Adequado para diesel, óleos minerais e a maioria dos fluidos de fraturamento; faixa de temperatura -40°F a 275°F.
• FKM (Fluorcarbono): Excelente para acidificar hidrocarbonetos aromáticos; faixa de temperatura -20°F a 400°F; custo mais elevado.
• NBR (Nitrila): Bom para fluidos à base de petróleo, mas compatibilidade limitada com fluidos de fraturamento em alta temperatura.
• UPE (polietileno de ultra-alto peso molecular): Abrasão superior e resistência química para aplicações especializadas.

5. Conexões finais e integridade de montagem

O conjunto da mangueira é tão forte quanto suas conexões finais. Pará Conjuntos de Mangueira de fraturamento e campo petrolífero com uniões de martelo , técnicas de crimpagem adequadas e seleção de fibras são essenciais. As uniões de martelo (como Fig 100, Fig 1502 ou Fig 206) são o padrão da indústria para conexões de fraturamento de alta pressão devido à sua capacidade de conexão rápida e segura sob pressão extrema.

Ao especificar montagens, verifique se o processo de crimpagem atende aos padrões API 7K ou ISO 6803. Conexões mal cravadas podem causar sob pressão, enquanto uma sobrecrimpagem pode danificar uma camada de reforço, criando um ponto de falha oculto. Testes de terceiros confirmaram que os conjuntos devidamente crimpados mantêm 100% da pressão nominal de trabalho e da pressão de ruptura da mangueira.

5.1 Especificações principais de montagem

• Retenção de crimpagem: No mínimo 90% da pressão de ruptura da mangueira deve ser alcançada na interface da colocação.
• Material de proteção: Aço carbono com revestimento de zinco ou epóxi para resistência à corrosão em ambientes externos de campos petrolíferos.
• Rastreabilidade: Cada conjunto deve incluir um número de série com registros de dados de crimpagem para garantia de qualidade e análise de falhas.

6. Padrões da Indústria e Requisitos de Certificação

A conformidade com os padrões reconhecidos da indústria não é negociável para operações em campos petrolíferos. API 7K é o padrão principal para mangueiras de detalhe e manutenção de poços, requisitos de projeto, fabricação e testes. Mangueira para fraturamento e campo petrolífero com certificação API 7K garantir que o produto tenha sido submetido a testes rigorosos de ruptura, impulso e curvatura.

Padrões adicionais incluem ISO 6803 para testes de impulso, certificação ABS para aplicações offshore e aprovação MSHA para ambientes de mineração subterrânea. As especificações de aquisição devem exigir explicitamente relatórios de testes certificados (CTRs) para cada lote, documentando a pressão de ruptura, a resistência à adesão e a verificação dimensional.

Perguntas frequentes (FAQ)

• P: Qual é a vida útil típica de uma mangueira de fraturamento em operação regular?
  R: Em operações típicas de fraturamento com 200-300 ciclos de pressão por trabalho, uma mangueira de qualidade com tubo HNBR e reforço de fio espiral pode durar de 3 a 5 anos. A substituição é recomendada quando a tampa apresenta cortes visíveis, reforços expostos ou após qualquer oscilação significativa de pressão superior a 110% da pressão de trabalho.
• P: Como determinar o tamanho correto da mangueira para uma operação de fraturamento?
  R: O tamanho da mangueira é determinado pelos requisitos de vazão e queda de pressão. Para a maioria das aplicações de fraturamento, diâmetros internos de 2 e 3 polegadas são padrão para conexões de coletor, enquanto mangueiras de 4 polegadas são usadas para linhas de vazamento. Use os cálculos de Darcy-Weisbach para verificar se a queda de pressão não excede 10% da pressão de trabalho na vazão máxima.
• P: As mangueiras fraturadas podem ser reparadas se danificadas?
  R: Reparos em campo não são permitidos para mangueiras de fraturamento de alta pressão de acordo com API 7K. Qualquer corte ou abrasão que penetre na cobertura externa e exponha o reforço requer remoção imediata de serviço. Os conjuntos reparados não podem ser recertificados de acordo com as classificações de pressão originais.
• P: Qual é a diferença entre mangueira de fraturamento e mangueira de perfuração rotativa?
  R: A mangueira de fraturamento é projetada para transferência de lamas abrasivas em alto fluxo e alta pressão com ciclos de pressão frequentes. A mangueira de perfuração rotativa (mangueira Kelly) foi projetada para rotação contínua e vibração no piso da plataforma de perfuração. Eles não são intercambiáveis; A mangueira de fraturamento normalmente tem uma cobertura mais espessa e um padrão de colocação de reforço diferente.

Referências

• Instituto Americano de Petróleo. (2023). Especificação API 7K: Equipamento de detalhamento e manutenção de poços . Serviços de publicação de API.
• Organização Internacional de Padronização. (2020). ISO 6803: Mangueiras e conjuntos de mangueiras de borracha ou plástico - Teste de impulso de pressão hidráulica sem flexão .
• Associação Nacional de Engenheiros de Corrosão. (2022). NACE SP0472: Métodos e controles para prevenir rachaduras ambientais em serviço de soldagens de aço carbono em ambientes corrosivos de refino de petróleo .
• Sociedade de Engenheiros de Petróleo. (2021). SPE 204215: Melhores práticas para gerenciamento de mangueiras de alta pressão em operações de fraturamento hidráulico .
• Instituto de Energia. (2023). Código Modelo EI de Práticas Seguras Parte 15: Classificação de Área para Instalações que Manipulam Fluidos Inflamáveis .
• Administração de Segurança e Saúde Ocupacional. (2022). OSHA 1910.269: Geração, transmissão e distribuição de energia elétrica - Requisitos de integridade da mangueira .
