Mangueiras de gás Layflat: construção, classificações de pressão e aplicações

O que Mangueiras planas de gás São e onde são usados

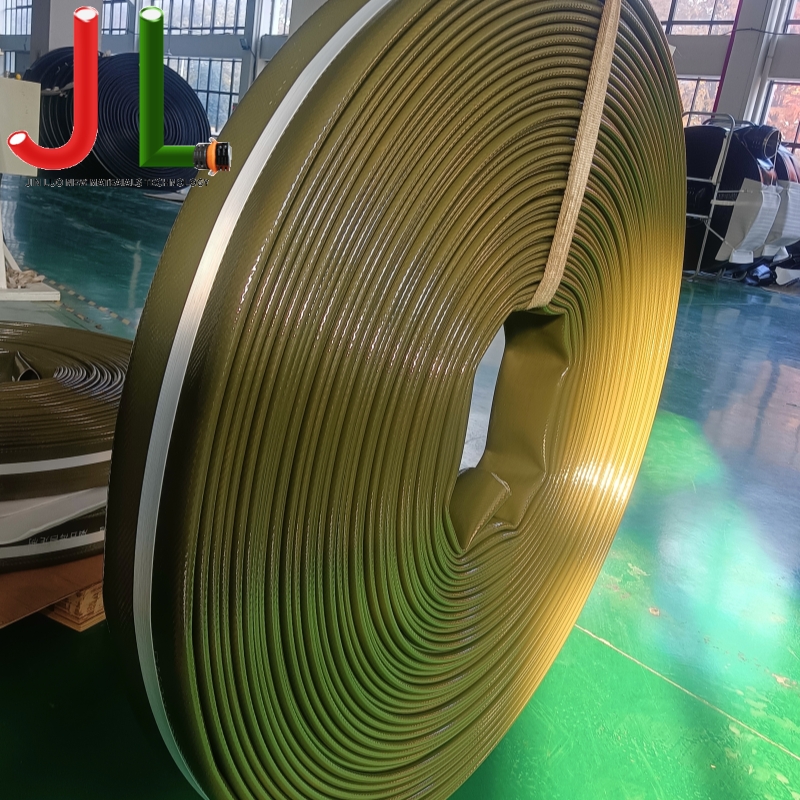

As mangueiras planas para gás são conduítes flexíveis e dobráveis projetados para transportar meios gasosos - incluindo GLP, gás natural, ar comprimido e gases de processos industriais - sob pressão controlada. Ao contrário da tubulação rígida, eles desmoronam quando vazios, permitindo armazenamento compacto, implantação rápida e substituição simples em campo. Seu armazenamento de perfil plano é a vantagem prática que define : uma bobina de 100 metros de mangueira plana ocupa uma fração do espaço exigido por um conjunto de mangueira de diâmetro redondo equivalente, tornando-os a escolha preferida sempre que a portabilidade e a velocidade de implantação são importantes.

As principais áreas de aplicação incluem linhas temporárias de fornecimento de gás em locais de construção e mineração, conexões de ponte de emergência durante a manutenção de gasodutos, distribuição de gás agrícola (principalmente GLP para secagem e aquecimento de colheitas), configurações portáteis de geração de energia e sistemas de reticulação de gás para eventos ou festivais. Em cada caso, a mangueira deve manter a integridade à prova de gás em diversas pressões, temperaturas e condições de manuseio – requisitos que orientam as decisões de especificação descritas abaixo.

Construção: como uma mangueira plana de gás é construída

As mangueiras planas de gás são estruturas compostas e cada camada desempenha uma função distinta. Compreender a construção ajuda os compradores a avaliar se um determinado produto é genuinamente adequado para o serviço de gás ou se é uma mangueira de descarga de água reaproveitada – uma distinção que traz consequências reais de segurança.

Tubo Interno

O revestimento interno é a superfície de contato com o gás e deve ser quimicamente compatível com o gás específico que está sendo transportado. Poliuretano termoplástico (TPU) é a escolha padrão para serviços de GLP e gás de hidrocarbonetos devido à sua baixa permeabilidade a gases não polares e resistência ao inchaço de hidrocarbonetos. Os revestimentos EPDM são usados ​​para gás natural e ar comprimido onde a resistência ao ozônio também é necessária. O Neoprene (CR) oferece um meio-termo para aplicações de serviços mistos. A taxa de permeação — o volume de gás que se difunde através da parede do revestimento por unidade de área por unidade de tempo — é um parâmetro de especificação chave e deve ser confirmado em relação ao padrão de gás relevante, e não assumido a partir de dados gerais de compostos de borracha.

Reforço

Uma ou mais camadas de poliéster de alta tenacidade ou tecido de náilon fornecem a capacidade de suporte de pressão da mangueira e dão ao layflat sua seção transversal plana característica quando vazio. O ângulo de trama e o peso do tecido determinam tanto o teto da pressão de trabalho quanto a tendência da mangueira de se achatar suavemente sem dobrar. Fio antiestático é tecido na camada de reforço em mangueiras destinadas ao serviço de gás inflamável, dissipando a carga eletrostática que poderia se acumular no fluxo de gás e criar uma fonte de ignição — um requisito exigido pela maioria dos padrões de mangueiras de gás em todo o mundo.

Capa externa

A bainha externa protege o reforço contra degradação UV, ataque de ozônio, abrasão contra superfícies do solo e danos mecânicos. Para serviços de gás ao ar livre, as coberturas estabilizadas contra UV são essenciais – a borracha desprotegida degrada-se rapidamente sob exposição prolongada ao sol, causando fissuras na superfície que podem se propagar para dentro em direção ao reforço. Portanto, nossa camada externa usa TPU. As tampas são normalmente coloridas para indicar o tipo de serviço: amarelo é o código de cores reconhecido internacionalmente para mangueiras de gás na maioria dos mercados, embora os padrões locais variem e devam sempre ser confirmados.

Classificações de pressão e faixas de temperatura de trabalho

Um fator de segurança mínimo de 4:1 de explosão para pressão de trabalho é o requisito básico na maioria dos padrões de mangueiras de gás. Para serviços de gás inflamável, alguns padrões exigem uma proporção de 5:1. Os compradores devem solicitar documentação completa do teste de ruptura – e não apenas a pressão nominal de trabalho – ao avaliar os fornecedores, uma vez que a pressão de ruptura é a principal evidência da qualidade real da construção.

Padrões Aplicáveis e Requisitos de Certificação

As mangueiras planas para gás estão sujeitas a requisitos de certificação significativamente mais rigorosos do que as mangueiras de água equivalentes. O meio gasoso apresenta riscos de permeação, inflamabilidade e ignição eletrostática que exigem validação formal de terceiros, e não apenas declarações de especificações do fabricante.

• EN 1762 (Europa): O principal padrão europeu para mangueiras de borracha e conjuntos de mangueiras para GLP na fase vapor e líquida. Especifica taxas de permeação, resistência elétrica, pressão de ruptura, ciclo de impulso e requisitos de flexibilidade em baixas temperaturas. A marcação CE sob a Diretiva de Equipamentos de Pressão (PED 2014/68/UE) é necessária para mangueiras usadas em sistemas de gás acima de determinados limites de pressão.
• ISO 2928: Abrange mangueiras de borracha para GLP nas fases líquida e gasosa, fornecendo metodologia de teste reconhecida internacionalmente que sustenta muitos padrões nacionais fora da Europa.
• AS/NZS 1869 (Austrália/Nova Zelândia): Exige requisitos específicos de condutividade elétrica, limites de permeação e critérios de desempenho mecânico para conjuntos de mangueiras de GLP usados na região. As propriedades antiestáticas são testadas tanto no corpo da mangueira quanto na interface do acoplamento.
• ATEX/IECEx: Onde mangueiras planas de gás são implantadas em áreas classificadas como perigosas — incluindo muitos ambientes petroquímicos, de mineração e offshore — a conformidade ATEX (UE) ou IECEx (internacional) para o conjunto completo da mangueira, incluindo acessórios de extremidade, é obrigatória para evitar ignição eletrostática.

Sempre solicite o número real do certificado de teste e o órgão emissor , não uma cópia do documento padrão. Os certificados devem identificar a construção específica da mangueira testada, e não uma família genérica de produtos, e devem estar dentro do período de validade da certificação.

Conexões finais e compatibilidade de acoplamento

A interface de acoplamento é a origem mais frequente de vazamentos de gás em sistemas de mangueiras planas. Um corpo de mangueira certificado emparelhado com uma conexão não compatível ou montada incorretamente não oferece nenhuma garantia de segurança significativa. Principais considerações para seleção de acessórios:

• Compatibilidade de materiais: O latão é o material de montagem padrão para serviços de GLP e gás natural. Conexões de liga de alumínio são usadas onde o peso é uma prioridade, mas devem ser confirmadas como isentas de teor de cobre acima de 70%, o que corre o risco de formação de acetileto com gases contendo acetileno. Acessórios de aço inoxidável são adequados para ambientes corrosivos.
• Conjunto crimpado vs. tipo braçadeira: As conexões cravadas de fábrica (estampadas) mantêm aderência radial uniforme e geometria de vedação de gás consistente. As conexões de braçadeira montadas em campo apresentam variabilidade – o aperto excessivo distorce a extremidade da mangueira; o aperto insuficiente permite microvazamento. Para serviços de gás pressurizado, os conjuntos crimpados são o padrão profissional.
• Continuidade elétrica através do acoplamento: As mangueiras antiestáticas requerem que a ligação elétrica seja mantida através da conexão ao equipamento conectado. Confirme se o projeto do acoplamento fornece contato metal com metal ou se uma cinta de ligação à terra separada é especificada quando exigido pela norma aplicável.
• Padrão de rosca e classificação de pressão: Os formulários BSP, NPT e rosca métrica são todos de uso comum. A mistura de padrões de rosca é uma causa documentada de rosqueamento cruzado e vazamentos subsequentes. Confirme o formato da rosca usada no equipamento conectado antes de especificar as conexões da extremidade da mangueira.

Instalação, inspeção e gerenciamento de vida útil

Mangueiras planas para gás exigem protocolos de inspeção e substituição mais disciplinados do que mangueiras de água equivalentes. As consequências da degradação não detectada são consideravelmente mais graves e a deterioração do composto de borracha nem sempre é visível na superfície externa antes que a permeação interna aumente para níveis perigosos.

1. Observe os intervalos de substituição obrigatórios. A maioria dos padrões de mangueiras de gás e regulamentos das autoridades de gás especificam a vida útil máxima, independentemente da condição aparente - comumente 5 anos a partir da data de fabricação para mangueiras de GLP, com a data de fabricação marcada no corpo da mangueira. Operar além da vida útil declarada anula a certificação e a cobertura de seguro na maioria das jurisdições.
2. Realize testes de vazamento antes do uso. Após a conexão e antes do fluxo de gás, pressurize o conjunto até a pressão de trabalho e verifique todas as juntas com solução de detecção de vazamento aprovada. Não use chama aberta ou água com sabão genérico como substituto do fluido de detecção calibrado.
3. Proteja da exposição aos raios UV e ao ozônio durante o armazenamento. Armazene as mangueiras enroladas em local escuro e seco, longe de motores elétricos ou transformadores, que geram ozônio. O ataque de UV e ozônio acelera o rompimento da cobertura mesmo em mangueiras que nunca foram pressurizadas.
4. Nunca passe sobre arestas vivas ou pontos de esmagamento. As mangueiras Layflat são mais suscetíveis a danos localizados na cobertura do que as mangueiras de diâmetro redondo quando arrastadas sobre meios-fios, bordas ou sob os pneus do veículo. Danos à tampa não comprometem imediatamente a estanqueidade ao gás, mas aceleram a degradação do reforço e reduzem a margem de pressão de ruptura.
5. Retire-se imediatamente em caso de qualquer dano visível. Bolhas, delaminação, dobras permanentes ou rachaduras na superfície são motivos para remoção imediata de serviço. Não tente reparar mangueiras de gás em campo; a substituição é a única resposta compatível a danos físicos.
