Mangueira TPU de fraturamento e mangueira de fraturamento hidráulico: materiais, pressão e desempenho de campo

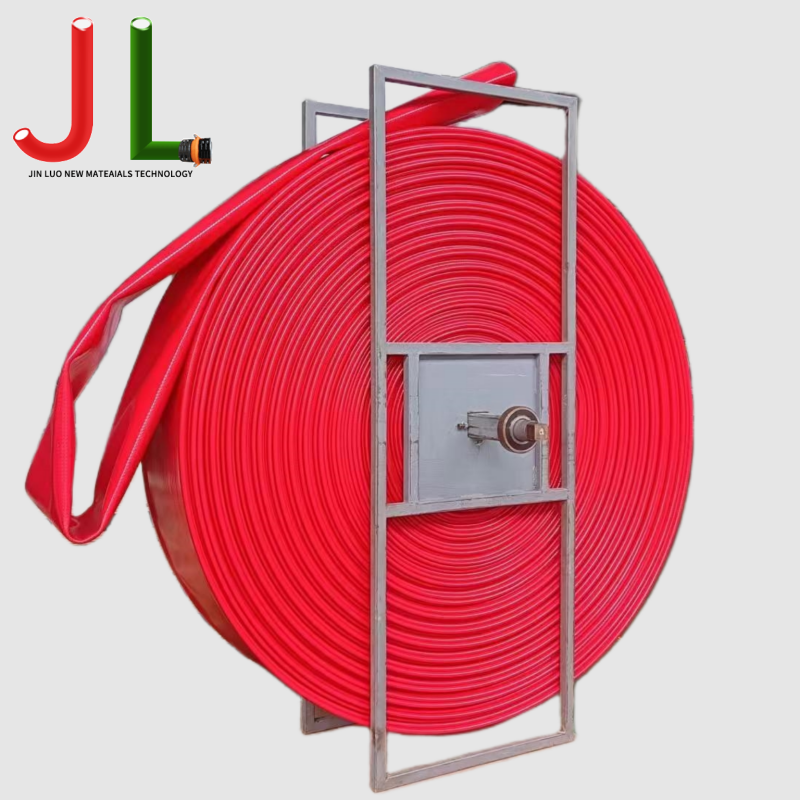

O caso do TPU em aplicações de mangueiras de fraturamento

O fraturamento hidráulico impõe condições que eliminam a maioria dos materiais de mangueiras de uso geral em questão de ciclos de trabalho. A lama carregada de propante movendo-se em alta velocidade através de um orifício de mangueira corrói rapidamente os revestimentos de borracha; os pulsos de pressão gerados pelas camadas de reforço de fadiga do ciclo da bomba triplex que não foram projetadas para carga de impulso; e o coquetel químico de redutores de fricção, biocidas, inibidores de incrustações e estágios ácidos degrada materiais que carecem de ampla resistência química. O TPU sobrevive melhor a essa combinação de tensões do que qualquer polímero alternativo usado atualmente em campos petrolíferos.

A vantagem começa no nível molecular. A estrutura de bloco segmentado do poliuretano termoplástico – alternando domínios duros e macios – oferece uma combinação de propriedades que nenhum elastômero monofásico pode igualar: resistência à abrasão comparável à dos plásticos de engenharia, recuperação elástica comparável à da borracha e resistência química que se estende através de hidrocarbonetos alifáticos, ácidos diluídos e água produzida com alta salinidade. Em testes de desgaste controlado, Os revestimentos internos de TPU superam a borracha nitrílica por um fator de 4 a 6 sob condições equivalentes de pasta abrasiva. Em um bombeamento de propante cerâmico de alta taxa de conclusão em concentrações acima de 400 kg/m³, essa diferença se traduz diretamente no número de estágios que um conjunto de mangueira sobrevive antes que a substituição do revestimento seja necessária.

O TPU também funciona onde a borracha falha em temperaturas extremas. As operações de inverno em campos petrolíferos na Bacia do Permiano, em Montney ou nos campos da Sibéria expõem os equipamentos de superfície a temperaturas mínimas noturnas abaixo de -30°C. As mangueiras padrão de nitrila e EPDM enrijecem significativamente nessas temperaturas, aumentando o risco de danos por torção durante a implantação. Os compostos de TPU adequadamente formulados mantêm a flexibilidade utilizável até -40°C , o que é praticamente importante quando uma equipe está tratando ferro e mangueiras antes do amanhecer em condições abaixo de zero.

Como Mangueira TPU fraturada É construído: camada por camada

Uma mangueira de fraturamento hidráulico é uma estrutura composta e seu desempenho é tão bom quanto a camada mais fraca da montagem. A compreensão da contribuição de cada camada esclarece por que as mangueiras TPU para campos petrolíferos têm um custo adicional significativo em relação às mangueiras industriais padrão e por que esse prêmio é justificado em serviço.

Forro Interno

O revestimento é a primeira superfície em que a polpa entra em contato e a principal superfície de desgaste em serviço com propante. Os revestimentos de TPU para campos petrolíferos são compostos com uma dureza de 90–95 Shore A – significativamente mais duro do que a faixa 80–85 Shore A típica de mangueiras de TPU industriais em geral ou planas – porque a dureza se correlaciona diretamente com a resistência à abrasão na erosão por lama. A compensação é uma redução modesta na flexibilidade em baixas temperaturas, e é por isso que as especificações das mangueiras de fraturamento para climas frios às vezes exigem um composto de revestimento mais macio com uma dureza próxima de 85 Shore A, aceitando uma vida útil do revestimento um pouco mais curta em troca de um manuseio seguro em frio extremo.

O TPU à base de poliéter é geralmente preferido ao poliéster à base de poliéster em aplicações de revestimento em campos petrolíferos. O TPU de poliéster é suscetível à degradação hidrolítica em contato prolongado com a água – um risco significativo na transferência de água produzida ou em qualquer serviço em que a mangueira fique cheia de líquido entre os trabalhos. Poliéter TPU mantém sua resistência à tração e propriedades de alongamento através de imersão prolongada em água , o que é crítico para uma mangueira que pode ficar carregada durante a noite entre os estágios de fraturamento.

Pacote de Reforço

O reforço determina a capacidade de pressão e a vida à fadiga. As mangueiras de fraturamento normalmente usam poliéster de alta tenacidade ou trança de aramida. O ângulo da trança foi projetado para otimizar o equilíbrio entre resistência à pressão e estabilidade axial —uma mangueira que se alonga ou contrai excessivamente sob pressão cria uma carga imprevisível nas conexões de encaixe e pode soltar os acoplamentos em condições de campo.

Capa externa

Em um local de fraturamento, as mangueiras são arrastadas por plataformas de cascalho, atropeladas por equipamentos pesados e enroladas e desenroladas repetidamente em condições abrasivas. Uma cobertura externa de TPU resiste a esse abuso mecânico de forma mais eficaz do que as alternativas de borracha e, diferentemente da borracha, ela não racha nem verifica a superfície quando exposta ao ozônio, UV ou respingos de hidrocarbonetos que são rotineiros em qualquer local de produção. A cobertura externa também fornece a primeira linha de defesa contra danos nas armaduras; uma mangueira com exposição de reforço visível deve ser considerada comprometida, independentemente da condição restante do revestimento.

Acessórios finais e conjuntos de acoplamento

A interface do acoplamento à mangueira é estatisticamente o ponto de início de falha mais comum em conjuntos de mangueiras de fraturamento hidráulico. A geometria do ferrolho estampado deve corresponder precisamente ao diâmetro externo da mangueira e à construção da parede; uma ponteira subdimensionada ou superdimensionada cria concentrações de tensão que propagam trincas sob carga de impulso. A API 7K exige que as conexões finais sejam testadas com pressão de trabalho de 1,5× como parte da qualificação da montagem , e cada conjunto deve conter um certificado de teste serializado rastreável a esse evento de teste de prova específico.

Exposição química em serviços de fraturamento hidráulico: o que o TPU resiste e onde estão seus limites

Nenhum polímero é universalmente compatível com todos os fluidos encontrados em operações em campos petrolíferos, e o TPU não é exceção. Compreender os limites da resistência química do TPU é tão importante quanto conhecer seus pontos fortes.

TPU lida com a maioria dos produtos químicos de fluidos de fraturamento sem degradação significativa:

• Fluido base Slickwater: A água doce e a água produzida nas faixas típicas de TDS causam degradação insignificante do TPU durante o serviço prolongado.
• Redutores de fricção (poliacrilamida): Nenhum ataque significativo de TPU em concentrações de uso em campo.
• Hidrocarbonetos alifáticos: Diesel, petróleo bruto e condensado leve produzem expansão mínima em TPU adequadamente formulado para campos petrolíferos – normalmente menos de 5% de alteração de volume após 72 horas de imersão.
• Diluir HCl (até ~15%): Poliéter TPU apresenta resistência aceitável à temperatura ambiente; a vida útil é mais curta do que no serviço de água, mas adequada para trabalhos padrão de estimulação ácida.
• Biocidas, inibidores de incrustações, inibidores de corrosão: Em concentrações típicas de tratamento em campo, esses aditivos não causam degradação significativa do TPU.

Vale a pena conhecer as situações em que o TPU atinge seus limites antes de serem descobertas em campo:

• Hidrocarbonetos aromáticos: O tolueno e o xileno causam um inchaço significativo do TPU. As mangueiras transferidas para serviços de petróleo bruto rico em condensado ou aromáticos devem ser qualificadas em termos de material para esses fluidos específicos antes da implantação.
• Ácido concentrado: HCl acima de 15–20% ou HF em qualquer concentração atacam o TPU progressivamente. Trabalhos de fraturamento ácido em concentrações mais altas exigem dados confirmados de compatibilidade do material de revestimento do fabricante.
• Temperatura elevada do fluido: A resistência química do TPU diminui em temperaturas elevadas. Um revestimento com desempenho aceitável em serviço ácido a 20°C pode degradar-se mais rapidamente se a temperatura do fluido na mangueira subir acima de 60°C devido ao calor da bomba ou ao retorno do poço.

Inspeção de Campo e Retirada: Gerenciando Mangueiras de Fracking em Serviço

Uma falha na mangueira de fraturamento na pressão operacional é um evento de alta energia. A energia armazenada em uma mangueira pressurizada a 100 bar e 4 polegadas de diâmetro é substancial; a falha em um acoplamento ou através de uma ruptura da camisa pode causar ferimentos graves às pessoas próximas e uma liberação descontrolada de fluido na pastilha. A inspeção estruturada não é uma sobrecarga administrativa – é o principal mecanismo para detectar a degradação antes que ela se torne um evento de segurança.

Verificações pré-trabalho

Antes de cada trabalho, percorra todo o comprimento da mangueira e inspecione se há cortes na cobertura externa ou abrasão profunda o suficiente para expor o reforço, protuberâncias localizadas indicando separação do revestimento ou danos no reforço, dobras ou dobras que não relaxam quando a mangueira é colocada reta e qualquer acoplamento mostrando movimento, corrosão na interface ponteira-mangueira ou danos na rosca. Qualquer mangueira com reforço exposto é retirada imediatamente – sem exceções. Uma protuberância em qualquer parte do corpo é um sinal de falha estrutural interna e justifica a mesma resposta.

Teste de pressão pós-trabalho

Após estágios de alta taxa ou alta concentração de propante, realize um teste hidrostático a 1,5× pressão de trabalho com água antes que a mangueira retorne ao serviço. Isso detecta danos ao revestimento que não são visíveis externamente e perda de integridade do acoplamento antes que se manifestem sob condições operacionais em campo. Registre os resultados dos testes em relação ao número de série da mangueira.

Monitoramento do desgaste do revestimento

Em serviços sustentados de lama, a espessura da parede do revestimento interno diminui progressivamente a cada trabalho. A inspeção periódica de corte e medição – cortando uma pequena seção de uma mangueira em intervalos planejados e medindo a espessura restante do revestimento – permite que os operadores construam um modelo de taxa de desgaste para seu tipo específico de propante, taxa de bomba e perfil de trabalho. Quando a espessura do revestimento atingir 50% do original, a mangueira deverá ser retirada do serviço de propante mesmo que nenhum dano externo seja visível, já que a espessura restante da parede não oferece mais margem de segurança adequada contra explosão.

Aposentadoria baseada no tempo e no ciclo

A inspeção física detecta danos visíveis, mas nem todos os mecanismos de degradação são visíveis externamente. A propagação de trincas por fadiga nas camadas de reforço, a fragilização UV da cobertura externa e o conjunto progressivo de compressão da vedação do acoplamento se desenvolvem internamente. API 7K e a maioria dos principais programas de gerenciamento de mangueiras do operador especificam limites máximos de vida útil— normalmente 5 a 10 anos a partir da data de fabricação e um número máximo definido de ciclos de pressão —como proteção contra modos de falha que a inspeção por si só não consegue detectar. As mangueiras que atingem esses limites são retiradas independentemente de sua condição visual.
